Alat Analisis Penampang Melintang Krimping Portabel WPM-SES

Menjamin Kualitas Crimp yang Unggul dengan Sistem Analisis Penampang Crimp yang Ergonomis dan Berkecepatan Tinggi

Perkenalan:

Di lanskap manufaktur saat ini, keandalan crimp wire harness koneksi sangat penting untuk kinerja dan keamanan yang tak terhitung jumlahnya Produk. Memperkenalkan Sistem Analisis Penampang Crimp Lanjutan, solusi komprehensif dan ramah pengguna yang dirancang untuk memberdayakan produsen dengan kontrol kualitas yang cepat dan tepat. Sistem ini adalah direkayasa untuk persiapan sampel yang efisien, pencitraan resolusi tinggi, dan analisis yang akurat, memberikan wawasan penting tentang kualitas crimp dan memastikan integritas jangka panjang dari wire harness Anda. Dari otomotif dan kedirgantaraan hingga elektronik dan seterusnya, sistem ini adalah alat penting untuk mempertahankan standar crimp tertinggi keunggulan penghentian.

Fitur dan Manfaat Utama: Kecepatan, Presisi, dan Desain yang Berpusat pada Pengguna

Ini Sistem Analisis Penampang Crimp adalah rekayasa yang cermat solusi yang menggabungkan teknologi canggih dengan desain praktis, menawarkan serangkaian fitur yang dirancang untuk merampingkan kontrol kualitas Anda Proses dan memberikan akurasi yang tak tertandingi:

• Pemotongan dan Penggilingan Terintegrasi untuk Persiapan Sampel Cepat: Inti dari sistem ini adalah modul pemotongan dan penggilingan terintegrasi. Unit canggih ini melakukan kedua langkah persiapan sampel penting dalam operasi tunggal dan mulus, secara signifikan mempercepat alur kerja dan memastikan penampang yang konsisten dan berkualitas tinggi. Ini terintegrasi meminimalkan penanganan manual dan potensi kesalahan, yang mengarah ke lebih banyak analisis yang dapat diandalkan.

• Analisis Berkecepatan Tinggi: Hasil dalam Waktu Kurang dari 5 Menit: Waktu sangat penting dalam manufaktur. Sistem ini dirancang untuk throughput yang cepat, mampu menyelesaikan seluruh pemrosesan dan analisis penampang terminal tunggal dalam waktu 5 menit. Kecepatan luar biasa ini secara dramatis meningkatkan efisiensi Anda Proses inspeksi kualitas, memungkinkan umpan balik yang lebih cepat, masalah yang lebih cepat resolusi, dan peningkatan kapasitas produksi.

• Desain Ergonomis dan Modular untuk Kenyamanan Pengguna: Kenyamanan operator dan kemudahan penggunaan adalah pertimbangan utama dalam desain sistem ini. Desain ergonomis meminimalkan kelelahan pengguna, sementara kombinasi modular memungkinkan akses dan perawatan komponen yang mudah. Ini berpusat pada pengguna memastikan alur kerja yang lebih lancar dan lebih efisien dan mengurangi waktu pelatihan operator.

• Sistem Akuisisi Gambar Definisi Tinggi yang Diimpor Jepang untuk Kejernihan Tak Tertandingi: Rasakan kualitas gambar yang luar biasa dengan sistem akuisisi gambar definisi tinggi yang diimpor Jepang. Sistem ini menangkap gambar penampang yang tajam dan detail, memungkinkan Pengukuran dan analisis yang akurat bahkan dari crimp yang paling rumit sekalipun Struktur. Kejernihan gambar yang unggul memungkinkan evaluasi yang tepat parameter crimp kritis, memastikan penilaian kualitas yang andal.

• Mikroskop Performa Tinggi dengan Kemampuan Pencitraan 3D: Sistem ini menggabungkan mikroskop berkinerja tinggi yang tidak hanya menghasilkan pencitraan definisi ultra-tinggi tetapi juga menghasilkan gambar spasial tiga dimensi tegak. Kemampuan canggih ini memberikan indera stereoskopik yang kuat dan pencitraan yang jernih dengan bidang pandang yang luas. Perspektif 3D ini meningkatkan analisis visual struktur crimp, memungkinkan pemahaman yang lebih komprehensif tentang kualitas crimp.

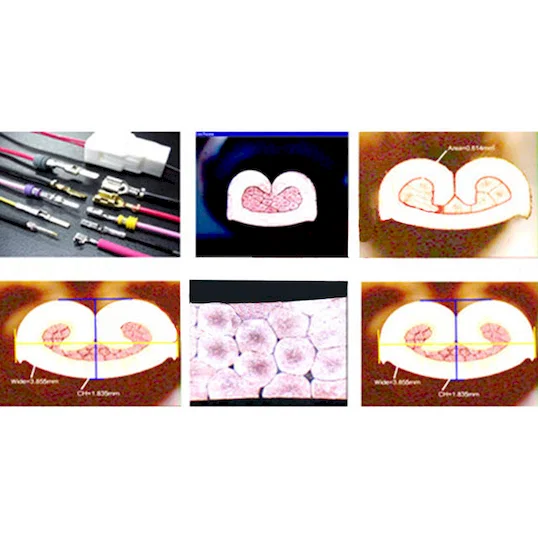

• Pengukuran yang Tepat dan Perhitungan Area dengan Perangkat Lunak Khusus: Dilengkapi dengan perangkat lunak khusus, sistem ini memungkinkan pengukuran panjang dan luas yang sederhana dan benar. Antarmuka perangkat lunak yang intuitif memfasilitasi kuantitatif yang akurat analisis parameter crimp, memberikan data objektif untuk kualitas penilaian dan optimalisasi proses. Pengukuran yang tepat ini Kemampuan memastikan kontrol kualitas yang konsisten dan andal.

• Sistem Kontrol Tangguh Didukung oleh Mitsubishi PLC Jepang: Inti dari otomatisasi dan kontrol sistem adalah pengontrol PLC Mitsubishi Jepang (SBL) yang andal. Pengontrol terkemuka di industri ini memastikan pengoperasian yang stabil dan presisi dari semua modul sistem, berkontribusi pada akurasi keseluruhan dan keandalan proses analisis.

• Rentang Potongan Modul Lebar dan Kecepatan yang Dapat Disesuaikan untuk Keserbagunaan: Sistem ini menawarkan rentang pemotongan modul 0,13 hingga 6,00 mm2, mengakomodasi berbagai ukuran kawat yang biasa digunakan dalam pembuatan harness. Selain itu, kecepatan putar dan penggilingan yang dapat disesuaikan (2800 rpm), ditenagai oleh motor Jerman yang diimpor, memungkinkan persiapan sampel yang dioptimalkan untuk berbagai bahan dan jenis terminal. Kecepatan potong 2 mm/detik memastikan pemrosesan sampel yang efisien.

• Roda Pemotong Presisi Impor Jerman untuk Pemotongan Bersih dan Tahan Lama: Modul pemotongan menggunakan roda pemotong berkualitas tinggi (diameter dalam 21,7 mm, OD 105 mm, ketebalan 0,5 mm) yang diimpor dari Jerman. Pisau yang halus dan tahan lama ini memastikan pemotongan yang bersih dan presisi, meminimalkan deformasi dan menjaga integritas penampang terminal untuk akurat analisis.

• Penyetelan sumbu Z yang tepat dan pergeseran sumbu X untuk pemosisian sampel yang dioptimalkan: Sesuaikan pemosisian sampel dengan rentang penyetelan sedikit sumbu Z 0,00 hingga 5,00 mm dan pergeseran sumbu X yang digerakkan oleh motor servo Panasonic Jepang. Penyesuaian yang tepat ini memastikan penyelarasan sampel yang optimal untuk keduanya pemotongan/penggilingan dan pencitraan, berkontribusi pada konsistensi dan akurat Hasil.

• Elektrolisis Parsial Gerhana untuk Kejernihan Permukaan yang Ditingkatkan: Untuk sampel yang menantang, sistem ini menggabungkan elektrolisis parsial gerhana, yang mampu memproses area hingga 6 mm2 dengan waktu elektrolisis yang dapat disesuaikan 5 hingga 30 detik . Fitur ini meningkatkan kejernihan permukaan penampang, meningkatkan kualitas gambar dan akurasi analitis.

• Rentang Pembesaran dan Pengamatan Serbaguna: Sistem optik menawarkan berbagai opsi pembesaran (0,75x hingga 5,0x dengan teknologi pergeseran posisi 0,5 macet untuk Amplify dan Tooth Pitch), memungkinkan pengamatan terperinci fitur crimp pada berbagai skala. Rentang pengamatan membentang 1,2 hingga 8,2 mm (arah sumbu X), memberikan tampilan komprehensif dari penampang crimp.

• Pencahayaan LED Ultra-Terang yang Dapat Disesuaikan dan Platform Seluler XYZ: Mencapai kondisi tampilan yang optimal dengan sumber cahaya LED putih ultra-terang dengan intensitas yang dapat dikontrol tanpa batas. Platform bergerak sumbu XYZ terintegrasi dengan penyetelan halus (rentang +/- 6 mm) memungkinkan pemosisian dan pemeriksaan yang tepat dari berbagai area dalam penampang dalam tiga dimensi.

• Perangkat Lunak Analisis Komprehensif dan Perekaman Data: Sistem ini dibundel dengan perangkat lunak Section-ms dan menggunakan sistem video HD industri Jepang dengan kamera 3 megapiksel dan konektivitas USB 2.0 untuk pengambilan dan analisis gambar. Rangkaian perangkat lunak terintegrasi ini menyediakan berbagai alat pengukuran, termasuk alat pengukuran yang disempurnakan untuk rasio kompresi, bersertifikat untuk digunakan dalam industri yang menuntut seperti otomotif, peralatan rumah tangga, dan TI.

Spesifikasi teknis:

Fitur	Spesifikasi
Sistem Kontrol	Pengontrol PLC Mitsubishi Jepang - SBL
Rentang Potongan Modul	0,13 ~ 6,00 mm2< / sup>
Putar Kecepatan (Potong & Penggilingan)	2800 rpm (Motor impor dari Jerman)
Kecepatan Potong	2 mm / detik
Potong Roda	Diameter Dalam: 21,7 mm, OD: 105 mm, Ketebalan: 0,5 mm (Jerman Diimpor)
Module Grind Speed	2800 rpm (Motor impor dari Jerman)
Z-axis Tuning Range	0.00 ~ 5.00 mm
Sandpaper OD	100 mm
X-axis Shift	Japanese Panasonic servo motor
Eclipse Electrolysis Area	Up to 6 mm2
Electrolysis Time	5 ~ 30 sec
Picture Ingestion	High quality, low distortion optical instrument with 10x eyepiece
Amplify Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
Tooth Pitch Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
